FISO Technology社

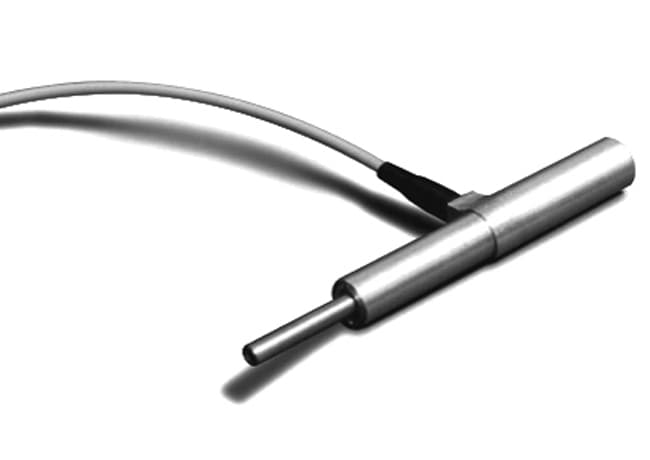

光ファイバー変位センサー FOD
光ファイバー変位センサー FOD 光ファイバー変位センサー(光ファイバー変位計)は、EMI / RFI の影響を受けず、有害な環境下や高温下でも安全で高精度な計測を可能にしました。 FODは可動するシャフト上に接着された薄膜フィゾー干渉計(TFFI)を基にデザインされています。TFFI はシャフト軸方向に沿ってキャビティ長が変化するため、その空間に分布するファブリペロー干渉計(FPI)として位置づけることが出来ます。光ファイバーケーブルの先端はTFFI の表面に近接して取り付けられています。これにより、FOD はTFFI の全てのポイントでキャビティ長を得ることが出来ます。
特長 主な仕様
●防爆
●EMI、RFIの影響を受けない
●温度: 120℃まで
●精度: 0.02mm
●20mmリニアストローク
●アルミニウムや複合材のハウジング
●サンプリングレート500Hzまで
●すべてのコンディショナーに適用
計測レンジ 20mm
分解能 0.002mm
精度 ±0.02mm
動作温度範囲 −20〜100℃
ケーブル長 2m(延長可能)
ケーブル種類 テフロン
コネクター STコネクター
応用例
●強電磁場(マイクロ波、RFI)
●埋め込み式モニタリング
●有害環境
●高温

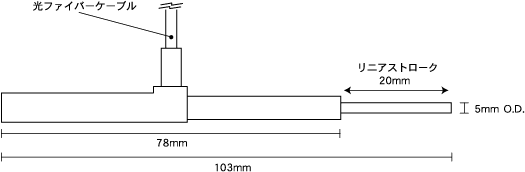

寸法図
寸法図
