Correlated Solutions社

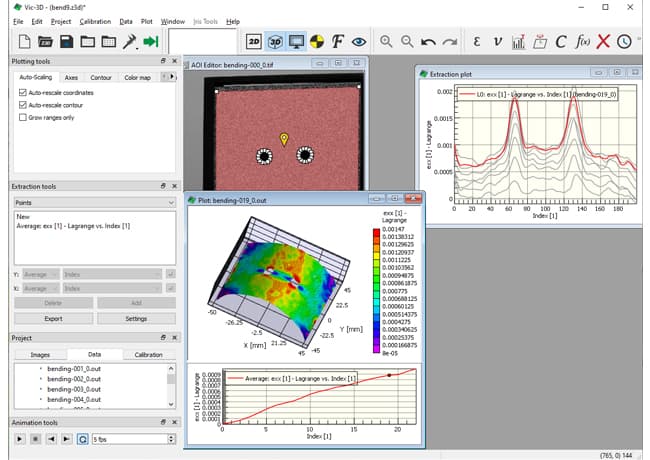

デジタルコリレーションソフトウェア digital
デジタルコリレーションソフトウェア digital
コリレーテッドソリューションズ社ではVIC-2D又はVIC3Dの解析用ソフトウェア単体での販売もしております。すでにハイスピードカメラをもっていて、その解析に使用したいユーザーや、すでに顕微鏡をもっていてその熱変形などの解析に応用したいユーザー向けです。
データである画像はTIFFかビットマップのファイルでなるべく多くのピクセルを持ったカメラで撮影された白黒のデータであれば、そのまま解析が可能です。
メーカーによっては、3Dの解析も可能です。専用のキャリブレーションキッドも用意されています。
計測結果
計測結果 計測結果 計測結果
計測結果 計測結果 計測結果
主な仕様
計測エリア 数ミクロン平方から数メーター平方まで(取込み画像による)
計測感度 ピクセル間の距離の1/10〜1/100
計測レンジ 数百%の変形まで可能
主な出力形式 変形(X、Y方向)、歪(X、Y方向)、主歪1、2(量と方向)、せん断ひずみ
主な表示形式 コンター表示、プロファイル表示、ポイントの履歴表示、アニメーション表示など
主な入力方式 ビットマップ、TIFF
推奨するハードウェア
OS Windows10
CPU Core i7以上
メモリー 8GB以上
